用途:
XB型滗水器是序批式活性污泥法处理工艺(SBR)及其派生工艺(ICEAS、DAT-IAT、CASS、UNITANK、MSBR等)关键且必不可少的设备,其污水处理的单元操作,按进水/曝气、沉淀、排水、闲置四个阶段周期性运行,滗水器用于第三阶段排出反应池内的上清液,达到自动控制循环运行的目的。广泛应用于市政、纺织、印染、石化、食品、造纸、冶金等行业的污水处理工程。也可用于其他类似需要滗除上清液体过程的单元操作。
型号表示方式:

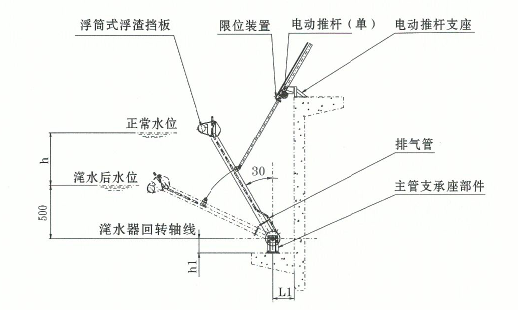

构造及工作原理:
本设备主要由支座、电动减速机、电动推杆、浮筒式浮渣挡板、滗水堰、支管、排水主管、支承座、回转密封支承座、电控柜等部分组成。工作原理是:滗水器装在池内侧面两支墩上(俗称“牛腿”)两端设有回转支座,电动推杆减速装置安装在水池上方的支座上,电机运转时,电动推杆作往复直线运动,带动滗水机构绕回转支座中心作回转摆动。在曝气和沉淀阶段滗水堰位于水面以上,滗水时滗水堰通过控制系统下降至水面以下进行排水,当水位下降到最低水位完成滗水后,滗水器快速返回到初始状态。在滗水过程中,进入滗水堰的水流呈层流状态,滗水器的下降速度使出水量保持稳定,浮筒式浮渣挡板在滗水过程中起拦截水上悬浮物的作用。
主要技术参数:

设备特点:
本设备所有水下零部件均为不锈钢材质,因此寿命长、耐腐蚀;
本机由电动推杆做为传动元件,结构紧凑,推力大,安装简单,运行平稳,工作可靠;
定量排水,滗水深度大,动作平稳可靠,液面无搅动,整机耗能少,使用寿命长;
可安装变频器使处理能力可调节,预留PLC接口,可实现远程控制。
订货说明:
注明主体设备的材质(碳钢、不锈钢);
注明设备规格及堰厂、滗水深度、滗水时间、池面积、端通结构等参数;
当滗水量较大时(大于1500m³/h)应尽量选用二端通结构,以减小主管直径。采用二端通或有其他特殊要求时请提供具体资料;
因池形不同,需要土建预埋件图时,请索要详细池形土建资料;
需要泥位计、液体计等进行全自动控制时,请注明要求;
若沉淀与滗水过程同时进行时,请注明滗水时间;
可提供远程PLC接口,需要时请注明。
